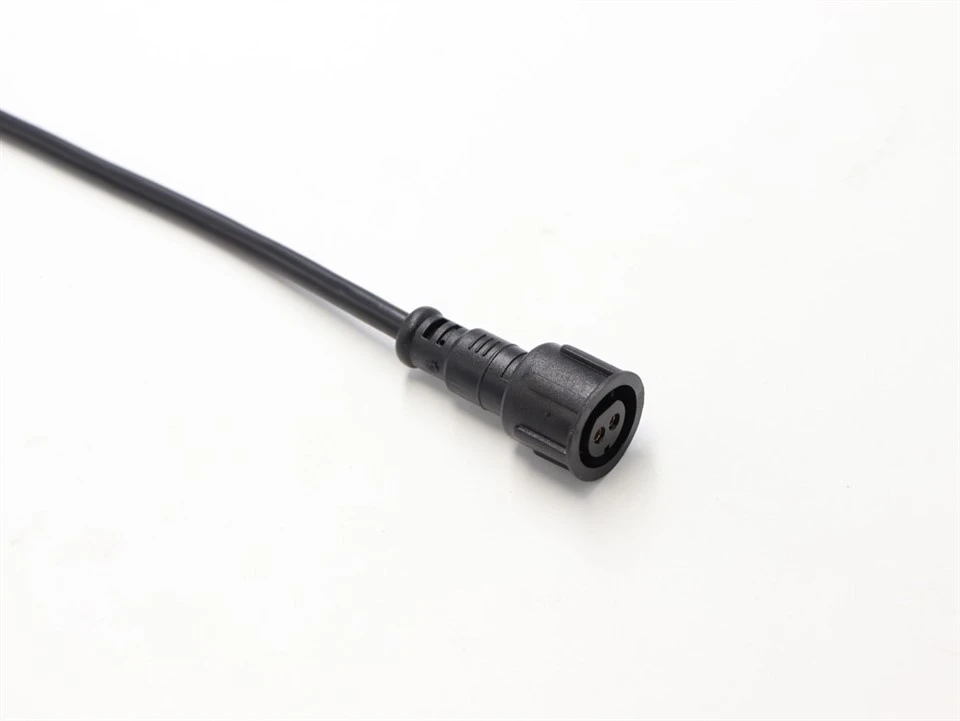

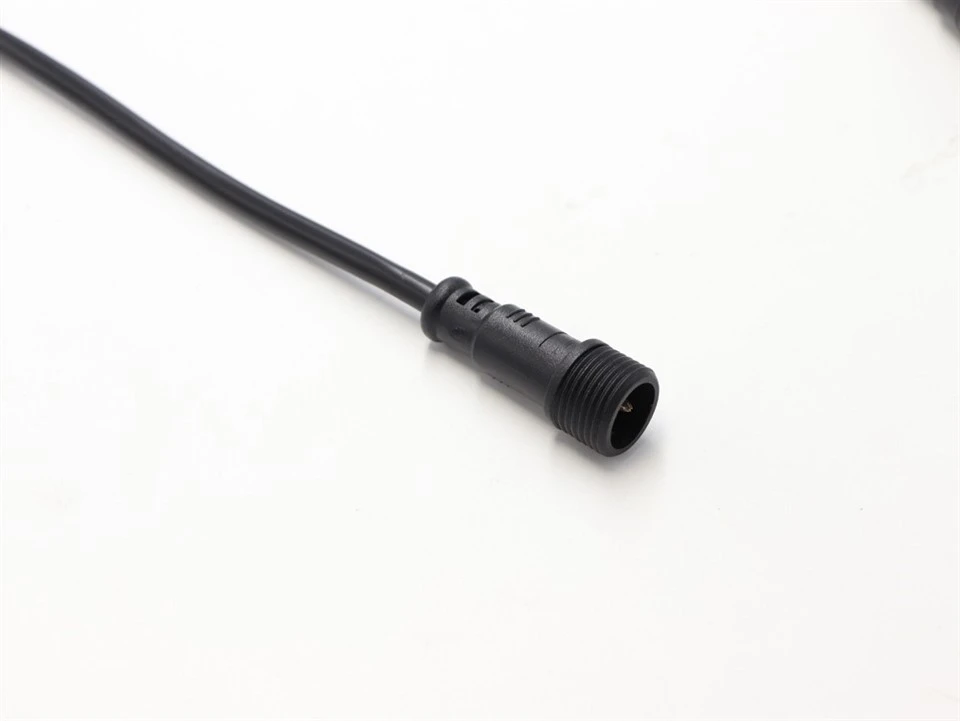

M17 2 ピンねじ式防水コネクタ IP67

この M17 ネジ付きコネクタは、安定した電流伝送と信頼性の高いロックが必要な産業用電力接続用に設計されています。定格は 10A/250V で、さまざまな電源および制御レイアウトをサポートするために、2-、3 ピン、および 4 ピンのバージョンが用意されています。 M17×1.0 ねじ込みカップリングは、コンベヤ装置、ポンプシステム、屋外電気設備など、振動にさらされる用途で確実な機械的保持を実現します。このコネクタは、接触抵抗が 10mΩ 以下、絶縁抵抗が DC 500V で 500MΩ 以上、絶縁耐力が 1.5kV であるため、1,500 回を超える嵌合サイクルでも安定した性能を維持します。ニッケルメッキ真鍮接点、IP67 シーリング、PVC ケーブル保護により、最大 9.0 mm のケーブル直径で -20 度から +85 度までの動作が可能です。並列回路設計は柔軟な配線をサポートし、特定のプロジェクトに合わせてカスタムのピン構成、ケーブル長、およびハウジングのオプションを利用できます。

お問い合わせを送る

Dongguan Hejiaxin Technology Co., Ltd. は、中国における m17 2 ピンネジ付き防水コネクタ ip67 の大手メーカーおよびサプライヤーの 1 つです。ここで中国製の耐久性のある製品を卸売りして、当社の工場から価格表を入手してください。すべてのカスタマイズされた製品は高品質で競争力のある価格です。

技術仕様

パラメータ	仕様
定格電圧	交流250V
電流定格	10A以下
プラグの回数	1500
最大ケーブル外径	9.0mm以下
回路構成	平行
接触抵抗	10mΩ
断熱構造	直流500Vで500MΩ
室温での耐電圧	1.5キロボルト
温度定格	-20度～+85度
防水レベル	IP67

材質仕様

パラメータ	仕様
ワイヤー材質	PVC、ゴム
ジャックの材質	PVC
ピンの材質	ニッケル-メッキ真鍮
シールリング	ゴム

製品設計図

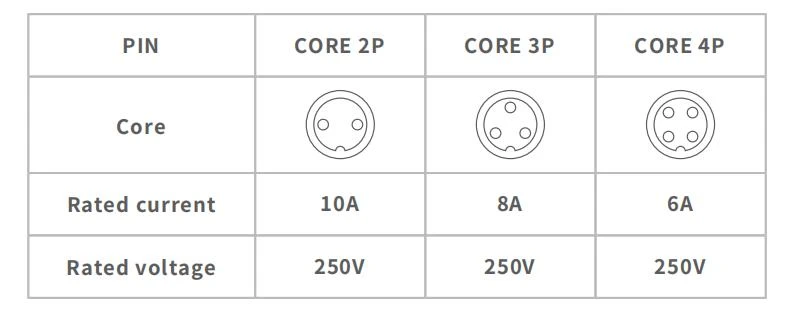

Core Configuration Diagram

Dimensional Drawing

CAD からの主要なコールアウト - オスプラグ全長 45.7 mm、嵌合ネジ 11.4 mm、パネル-側ネジ 15.8 mm。レセプタクルめねじ深さ12.6mm、取付ナット対辺12.0mm。カップリングナット幅 15.4mm、後端ナット 11.8mm、合わせ面の基準寸法 12.6mm。両端は M17×1.0 ネジです – M16 ではないため、相手プラグを再確認してください。-仕様ごとの最大ケーブル外径 9.0mm。 ISO 2768‑m の許容差。 CAD レイアウトに直接ドロップする必要がある場合は、PDF または DWG を使用できます。ハウジングの長さ、ネジのプロファイル、またはパネルの厚さの調整など、用途に適合しないものは何でも微調整できます。

よくある質問

Q1: コネクタを選択する際にはどのような要素を考慮する必要がありますか?

A: 主に 3 つのことです。どのくらいの電流と電圧を実行しているか、どこで使用されるか (IP 定格と温度)、そしてどのくらいのスペースで作業する必要があるかです。当社では、ねじ式、クイック-ラッチ、セルフロック-のスタイルを提供しており、それぞれさまざまなニーズに対応しています。わからない？あなたが何をしているのか教えてください。正しい方向へ案内します。

Q2: M- 番号 (M7、M8、M12、M14、M15、M16) は実際に何を示していますか?

A: ネジの直径をミリメートル単位で表します。 M7 や M8 のような小型のものは、コンパクトな機器や低電流のもの、つまりセンサーや小型 LED ライトなどを対象としています。{3}} M12 以上になると、より多くの電流とより太いケーブルを処理できるようになります。これは、配電やより重い機器に必要なものです。
