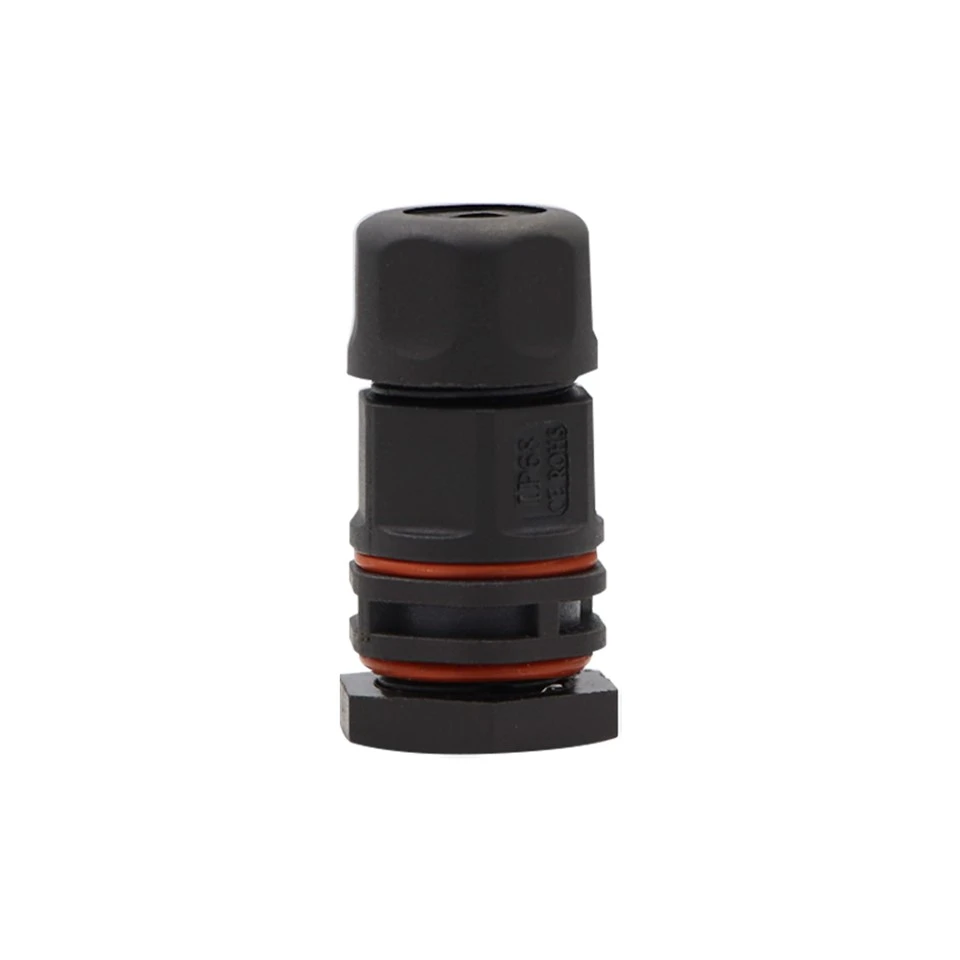

M16 3 コア パネル マウント ネジ式防水コネクタ IP67

Dongguan Hejiaxin Technology Co., Ltd. は、中国における m16 3 コア パネル マウント ネジ式防水コネクタ ip67 の大手メーカーおよびサプライヤーの 1 つです。ここで中国製の耐久性のある製品を卸売りして、当社の工場から価格表を入手してください。すべてのカスタマイズされた製品は高品質で競争力のある価格です。

寸法図には、添付の CAD 抜粋ごとに主要な機械データが記載されています。オスパネルマウントプラグ：全長24.3mm（ナット含む）、相手ねじ長さ12.5mm、カップリングナット二面幅25.7mm。メス レセプタクル: 嵌合ねじ深さ 14.8 mm、シール圧縮ゾーン 6.6 mm。どちらもM16×1.0ネジを使用します。コア構成チャートは、この 3 ピン バージョンの場合: 20A/250V (2 ピンも 20A/250V) を示しています。カスタムのピン構成と機械的寸法が利用可能です。特定のパネルの厚さとケーブルの要件に合わせて、ハウジングの長さ、ネジのプロファイル、ナットのサイズ、接点の配置を調整できます。 ISO 2768‑m に基づく公差。 PDF/DWG を CAD 統合に利用できます。

丸型コネクタリング

この写真は、円形のコネクタ リング アクセサリを示しています。このリングは、嵌合中に追加の機械的サポートと位置合わせを提供し、M16×1.0 ネジの適切な係合を保証します。黒色の PVC 仕上げはコネクタ ハウジングにマッチし、一貫した外観と耐食性を実現します。

ネジ式インターフェイス (黒色 PVC)

この写真は、黒色の PVC ハウジングを備えたねじ式嵌合インターフェイスを示しています。 M16×1.0の雄ネジと雌ネジの輪郭がはっきりと見えます。黒色の PVC 素材は、産業環境向けに堅牢な絶縁性と耐食性を提供します。
