M12 4 ピンねじ込み防水コネクタ IP67

Dongguan Hejiaxin Technology Co., Ltd. は、中国における m12 4 ピンネジ付き防水コネクタ ip67 の大手メーカーおよびサプライヤーの 1 つです。ここで中国製の耐久性のある製品を卸売りして、当社の工場から価格表を入手してください。すべてのカスタマイズされた製品は高品質で競争力のある価格です。

寸法図には、添付の CAD 抜粋ごとに主要な機械データが記載されています。オスプラグ全長48.5mm、嵌合ねじ長さ14.0mm、パネル側ねじ長さ13.0mm。ケーブル入口は外径 6.0mm まで対応します。メス レセプタクル全長 48.3 mm、嵌合面ねじ深さ 13.8 mm、取り付け側 13.0 mm – オスとメスの嵌合深さが非対称であることに注意してください。全ネジM12×1.0。 ISO 2768‑m に準拠した公差。正しい向きを示すためにマークされた極性キーの位置。 PDF/DWG を CAD 統合に利用できます。パネルクリアランスを計算する際には、ねじ山の重なりとシールの圧縮を確認してください。

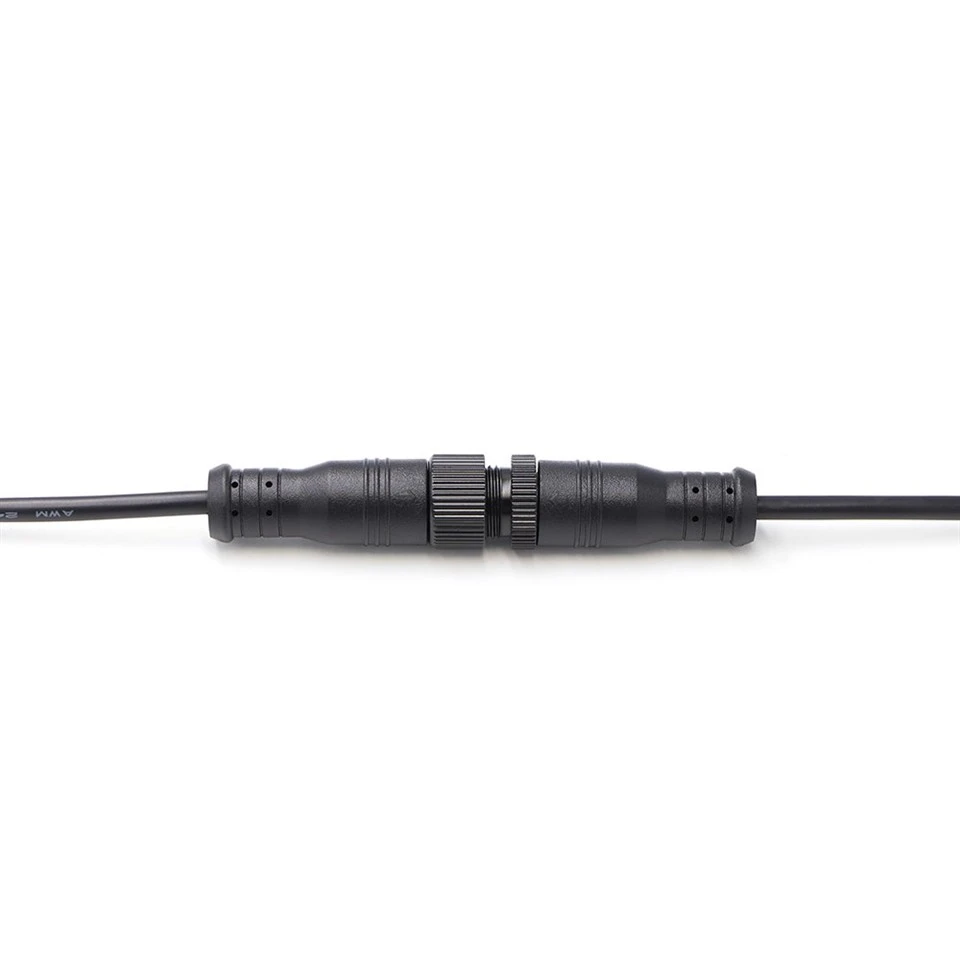

4 ピンのオスとメスの嵌合

この写真は、接合部分に 4 つのニッケルメッキ真鍮接点がはっきりと見える嵌合ペアを示しています。どちらのハウジングも黒色の PVC で成形されており、頑丈な絶縁性と耐衝撃性を備えています。 4 つのピンは標準の M12 円形パターンで配置されています。 12 時の位置にある極性キーにより、正しい嵌合方向が保証されます。金属と金属のねじのかみ合いは完全に閉じられており、接合部に隙間がなく、適切なトルクが確認されます。取り付ける前に、この画像を使用して接点の位置合わせとハウジングの完全性を確認してください。

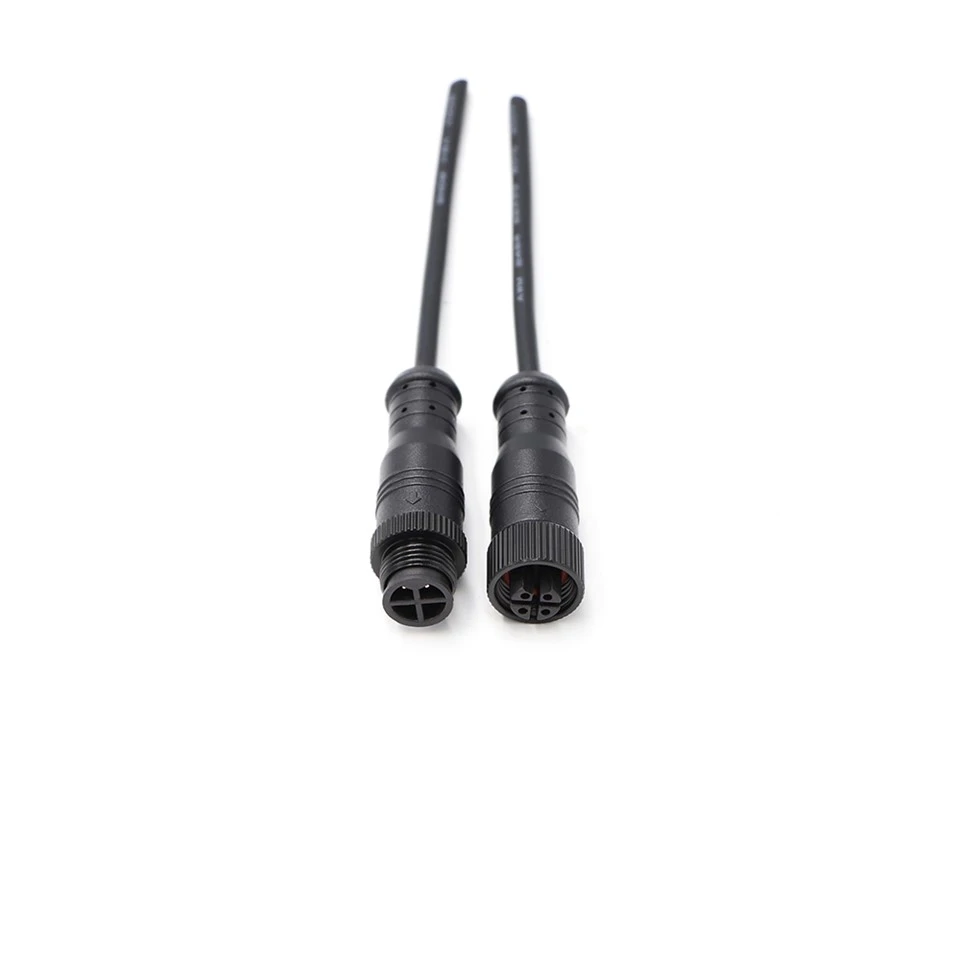

雄プラグの正面図

この正面図は、雄プラグのみを示し、黒色の PVC ハウジングと 4 つのニッケルメッキ真鍮ピンが全体的に見えています。 M12×1.0の雄ネジと一体型極性キーがはっきりと見えます。シール O リングはこの面には露出しておらず、ねじ山の根元の後ろに埋め込まれています。面一の平らなデザインにより、接続前のゴミの掃除が容易になります。この画像は、ピンの真直度、表面メッキの品質、成形ハウジングの亀裂やバリの有無を検査するためのクイックリファレンスとして機能します。
