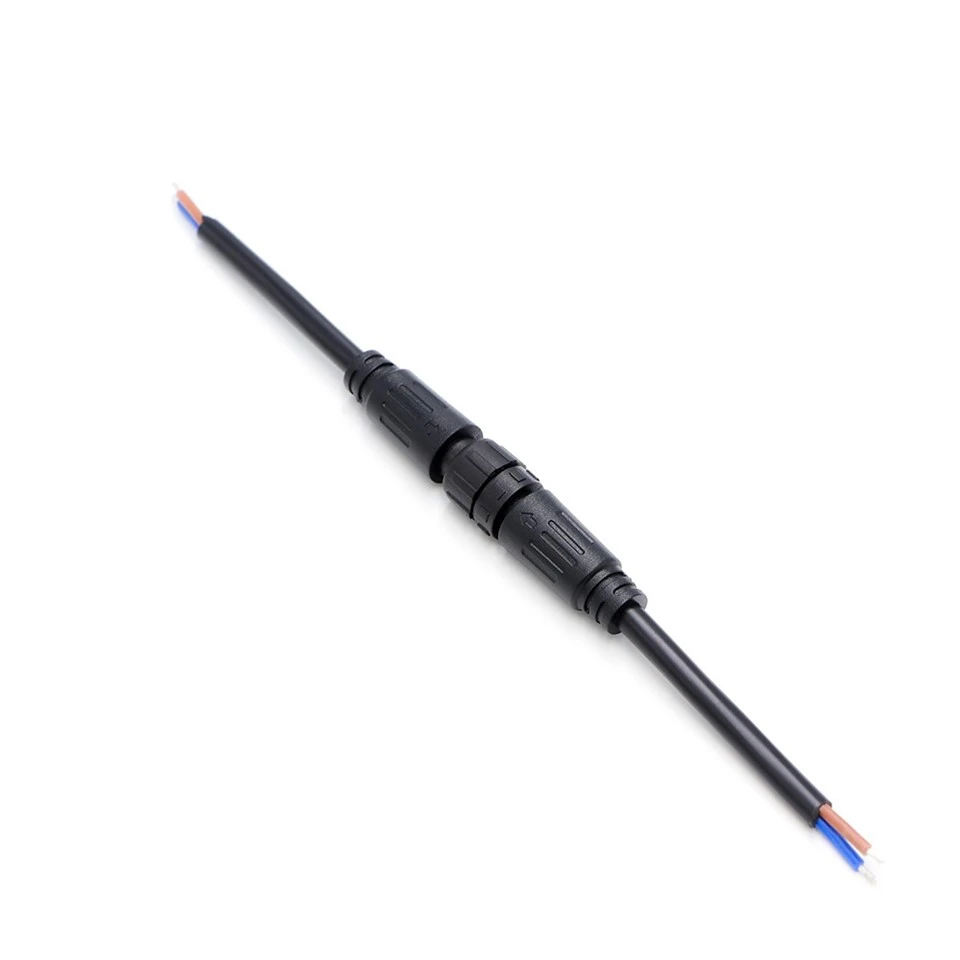

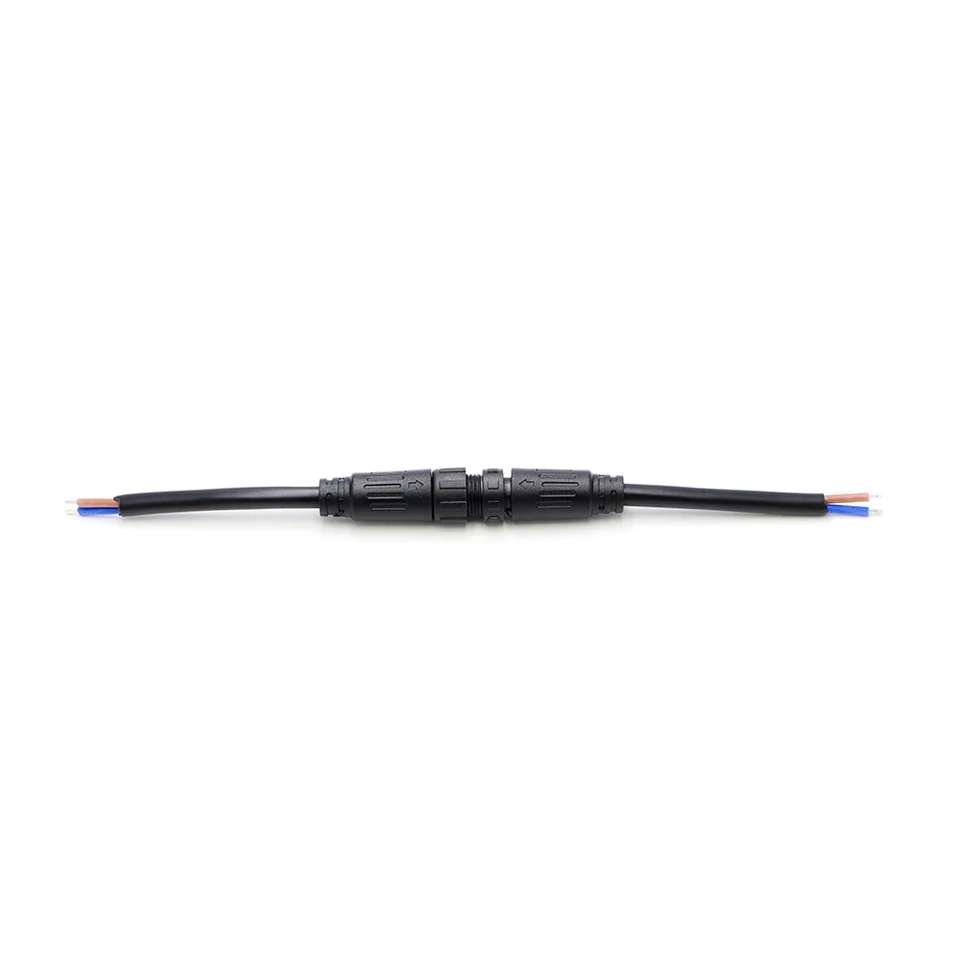

M12 3 ピンねじ込み防水コネクタ IP67

Dongguan Hejiaxin Technology Co., Ltd. は、中国における m12 3 ピンネジ付き防水コネクタ ip67 の大手メーカーおよびサプライヤーの 1 つです。ここで中国製の耐久性のある製品を卸売りして、当社の工場から価格表を入手してください。すべてのカスタマイズされた製品は高品質で競争力のある価格です。

寸法図には、添付の CAD 抜粋ごとに主要な機械データが記載されています。オスプラグ全長 43.7 mm、嵌合ネジ長さ 14.6 mm、パネル側ネジ 12.0 mm。-。ケーブル入口は外径 6.0mm まで対応します。メス レセプタクル全長 43.3 mm、ねじ深さは嵌合面で 15.4 mm、取り付け側で 8.5 mm です。オスとメスの嵌合長さが非対称であることに注意してください。完全に嵌合されたアセンブリは、指定されたエンベロープに縮小されます。すべてのネジは M12×1.0 です。 ISO 2768-m に準拠した公差。正しい向きを保証するために、極性キーの位置にマークが付けられています。 PDF/DWG を CAD 統合に利用できます。パネルクリアランスとねじ山の重なりを計算するときは、14.6mm と 15.4mm のかみ合い深さを確認してください。

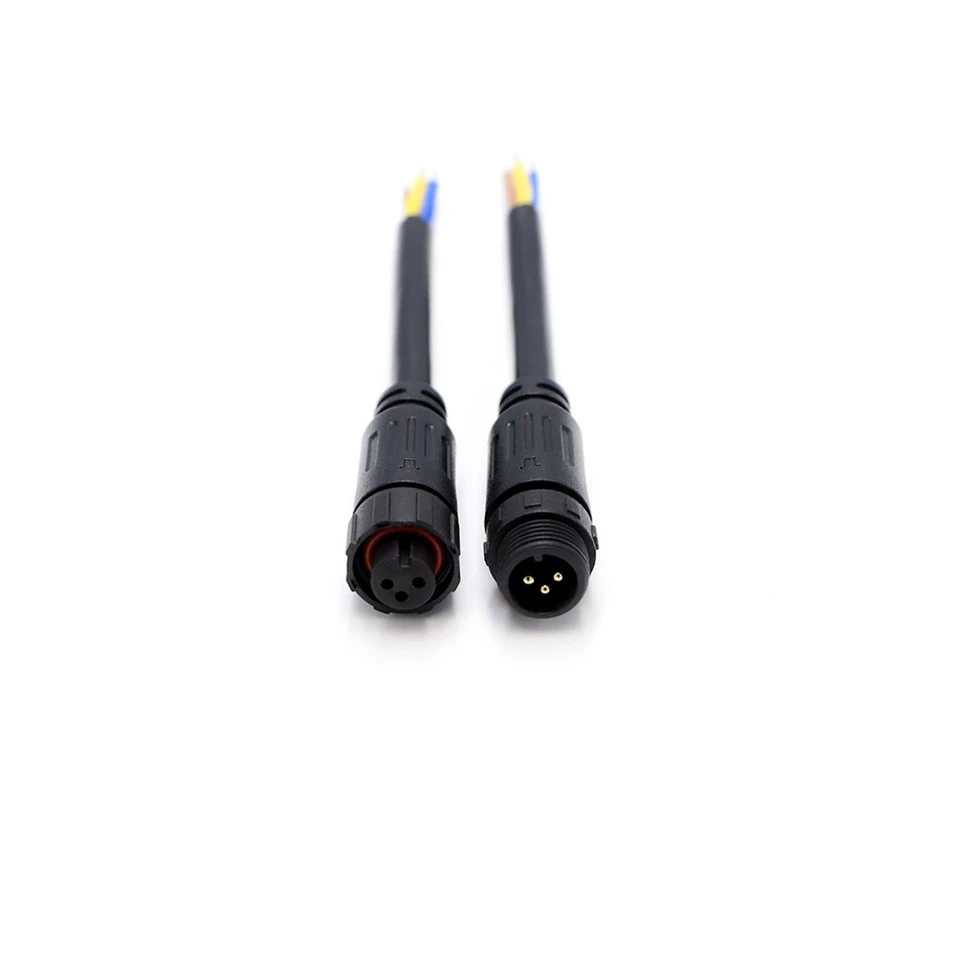

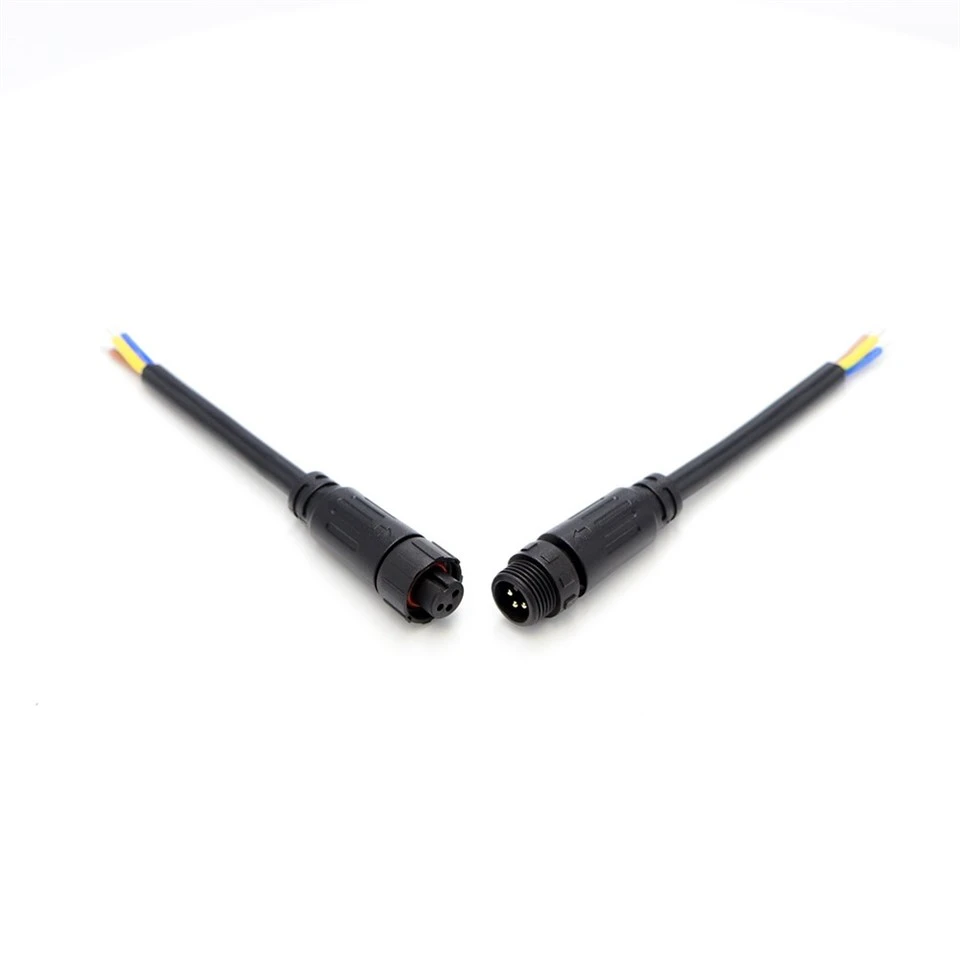

雄プラグの正面図 (3 ピン、黒色 PVC ハウジング)

この正面図は、標準的な M12 円形パターン（直径 1.0 mm のピン）に配置された 3 つのニッケルめっき真鍮接点を備えた雄プラグを示しています。-黒色の PVC 成型ハウジングは機械的保護と電気絶縁を提供します。一体型の極性キーが 12 時の位置に表示され、嵌合時の正しい方向を保証します。フラッシュフェイス設計により、接続前に破片を簡単に掃除できます。この側にはシールリングは露出しておらず、ねじ山の根元の後ろにあります。この画像を使用して、組み立て前にピンの状態、センタリング、バリや変形がないことを確認してください。

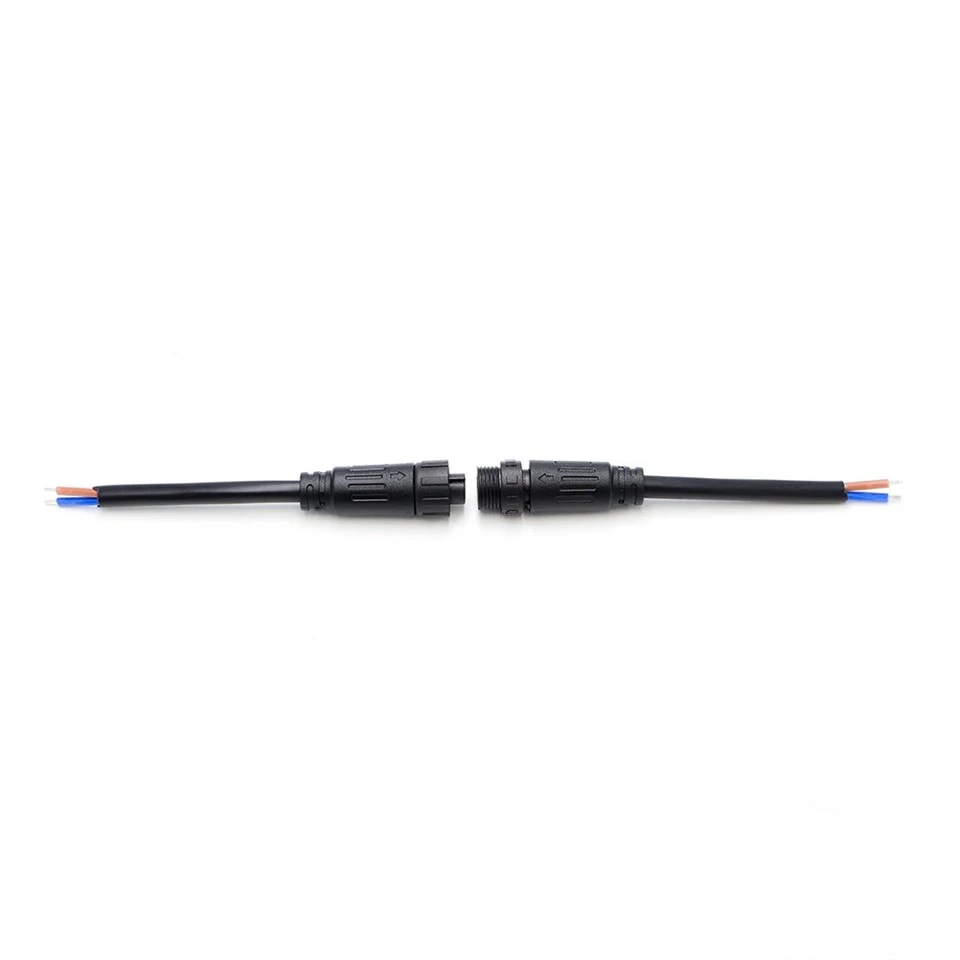

男性と女性が分離されています (赤丸のハイライト)

この写真は、雄プラグ (左) と雌レセプタクル (右) が分離された状態を示しています。赤い円は、雄ネジの根元にあるシール O- リング (IP67 の主要なシール要素) を強調表示しています。両方の金属ネジ (M12×1.0) が完全に見えます。赤い吹き出しは、組み立て前にシールの位置を特定するのに役立ち、現場での設置時の漏れを防ぎます。 O- リングの材質はゴムで、-20 度から +85 度までの温度に対応し、湿気や穏やかな化学薬品に対して耐性があります。この画像は、嵌合前に O リングに切れ目や摩耗がないか検査することを視覚的に思い出させるものとして機能します。{10}
