Dongguan Hejiaxin Technology Co., Ltd. は、中国における m7 1 ピンネジ付き防水コネクタ ip67 の大手メーカーおよびサプライヤーの 1 つです。ここで中国製の耐久性のある製品を卸売りして、当社の工場から価格表を入手してください。すべてのカスタマイズされた製品は高品質で競争力のある価格です。

技術仕様

パラメータ	仕様
定格電圧	AC110V
電流定格	3A以下
プラグの回数	1500
最大ケーブル外径	3.8mm以下
回路構成	平行
接触抵抗	10mΩ
絶縁抵抗	DC500Vにて500MΩ
耐電圧（室温）	1.5KV
温度定格	-20度～+85度
防水レベル	IP67

材質仕様

パラメータ	仕様
線材	PVC、ゴム
ジャックの材質	PVC
ピンの材質	ニッケル-メッキ真鍮

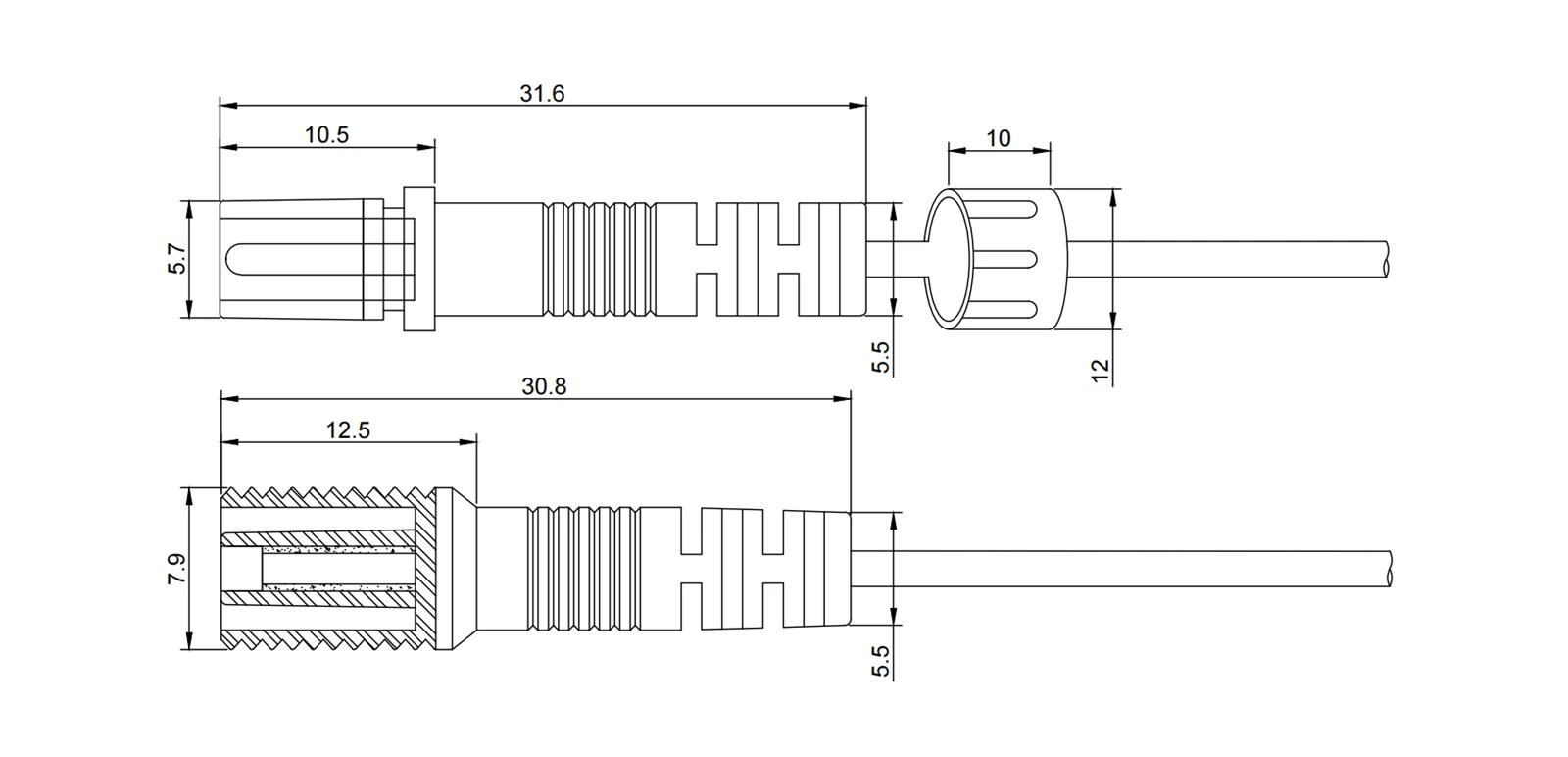

製品設計図

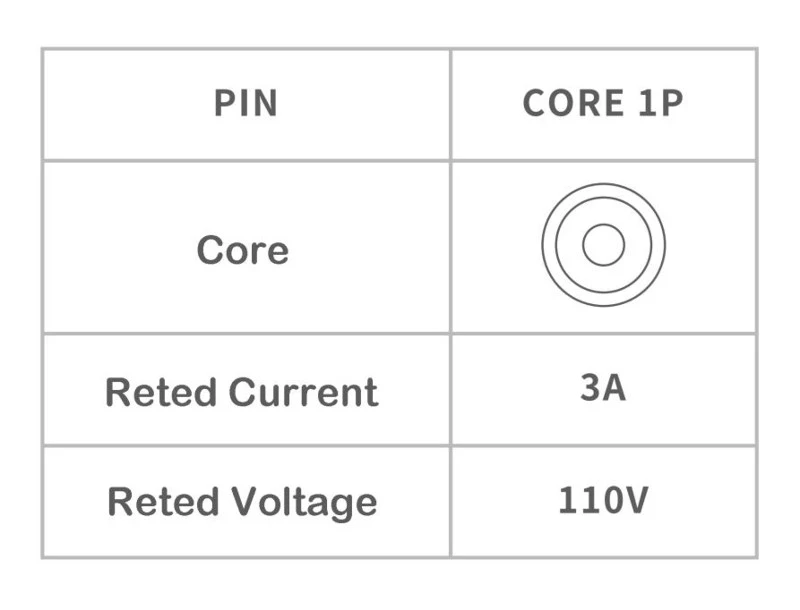

Core Configuration Diagram

product-1684-812

設計図には、全長、M07 ネジのプロファイル、および最大ケーブル外径 3.8 mm が示されています。ピンの割り当てとキーの位置が明確にマークされています。正確な組み立てのために指定された寸法公差。

製品詳細

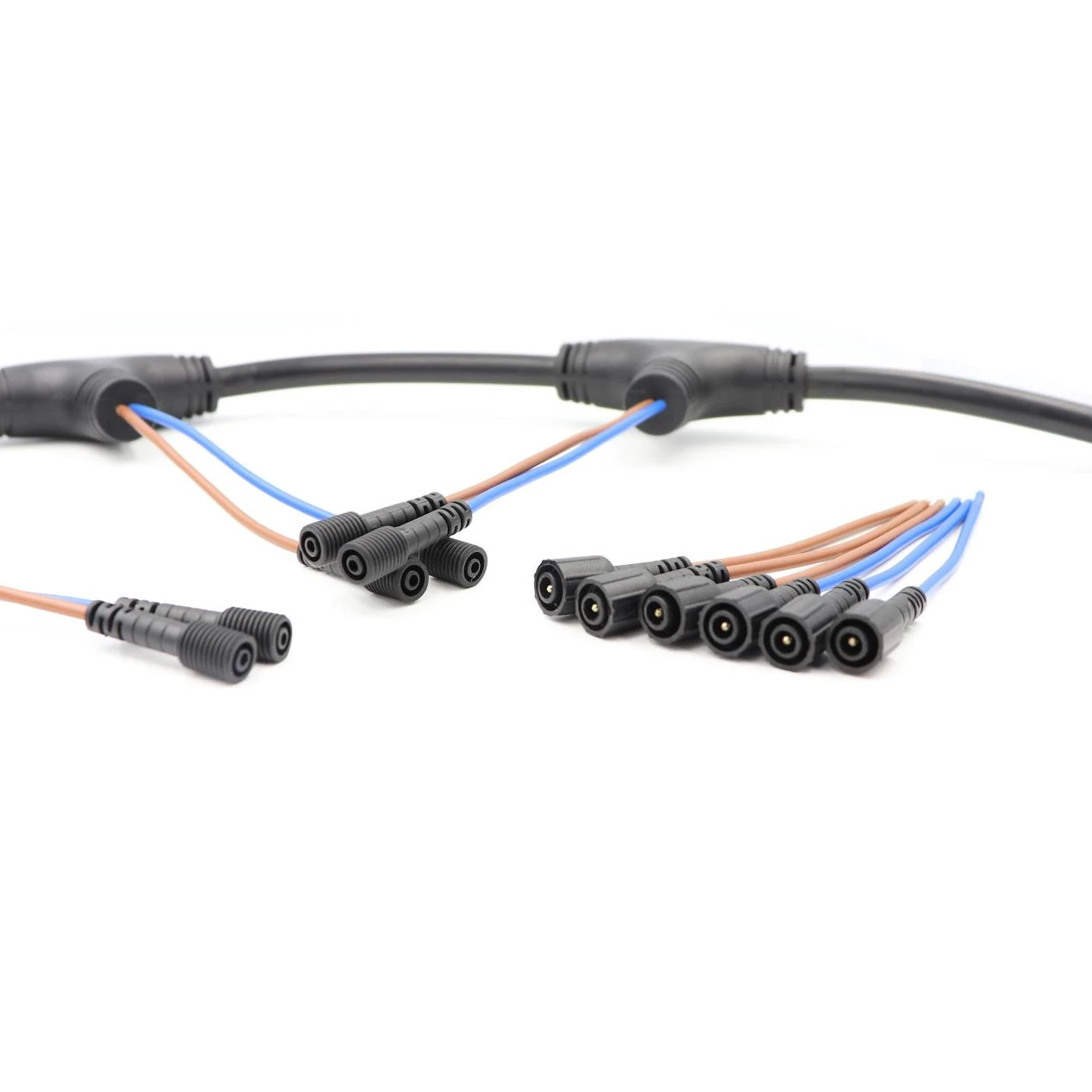

M7 1 Pin 6A

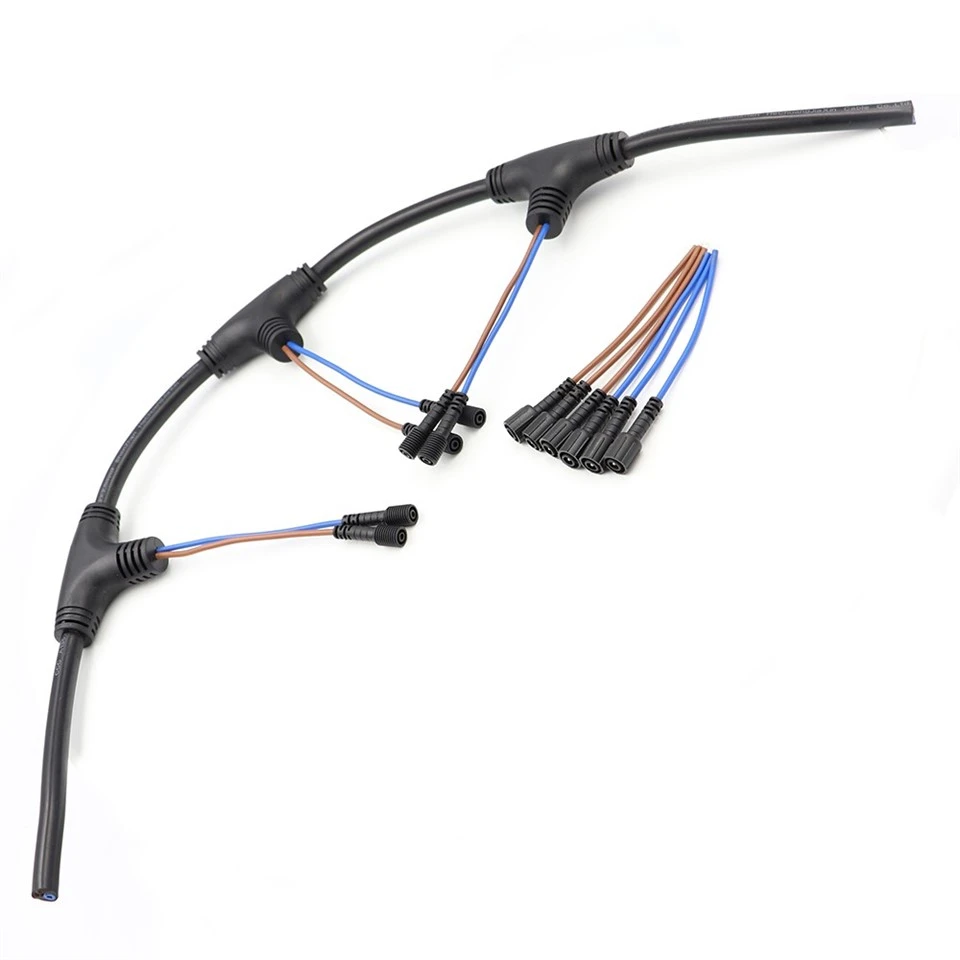

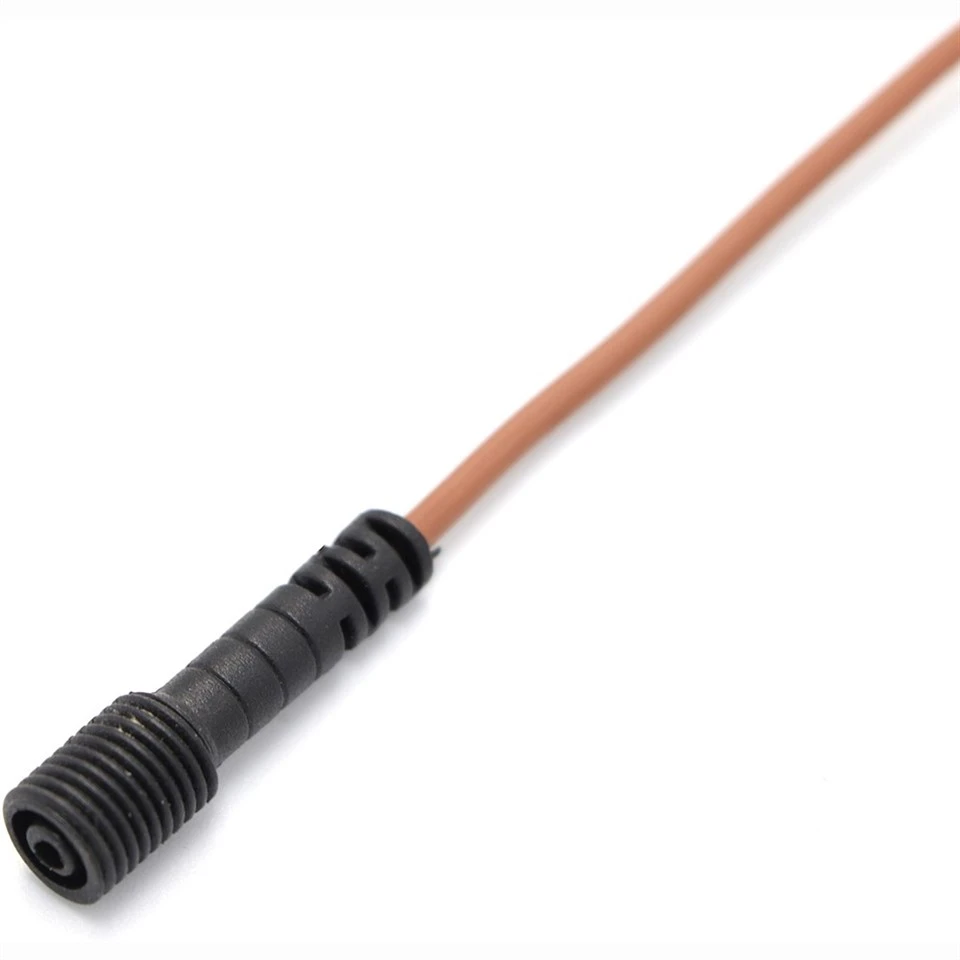

製品全体の外観

この画像は、雄プラグ、雌ソケット、嵌合状態を含む、M7 1 ピンねじ付き防水コネクタの完全なアセンブリとコンポーネントを示しています。コンパクトな M07 ネジ設計と頑丈な PVC ジャケットがはっきりと見え、このコネクタが狭いスペースの LED 照明やセンサーの設置に適していることがわかります。-

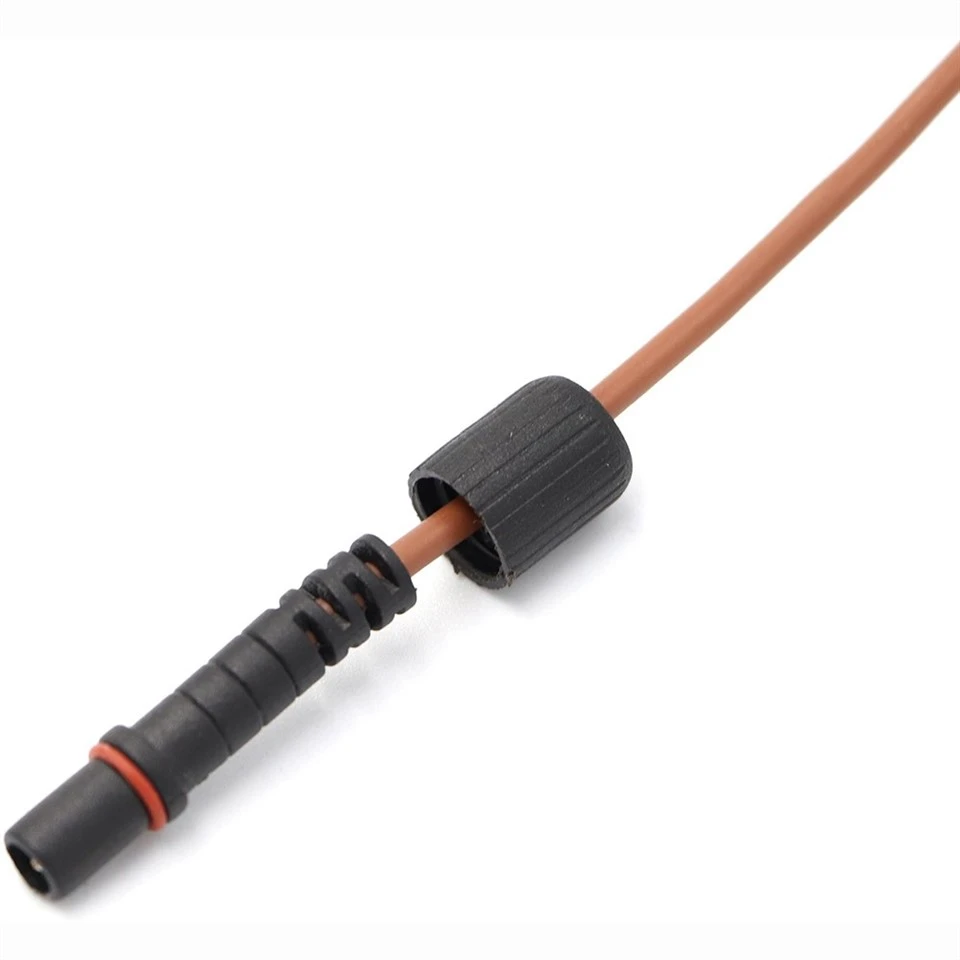

嵌合インターフェイスとピン構成

この画像は、嵌合インターフェイスと詳細なピンレイアウトを強調表示しています。ニッケル-メッキの真鍮ピンと精密-加工されたねじ付きカップリングがはっきりと見えるため、組み立て中に正しい方向を確保し、効果的な防振接続が可能になります。-

よくある質問

Q1: アプリケーションに適したコネクタを選択するにはどうすればよいですか?

A: 選択は主に 3 つの要素、つまり電流/電圧要件、動作環境 (IP 定格と温度範囲)、および利用可能な設置スペースによって決まります。弊社では、ねじ式 (振動防止)、クイックラッチ (頻繁な嵌合に便利)、セルフロック (狭いスペースでも機能)- の 3 つのカップリングスタイルを提供しています。-ニーズに応じて対応できます。わからない？あなたのアプリケーションシナリオを教えてください。最適なモデルを推奨します。

Q2: M7、M8、M12、M14、M15、M16のサイズは何を表しますか?

A: これらの数字はネジの直径をミリメートル単位で表します。 M7 と M8 は小型で、コンパクトなデバイスや、センサーや小型 LED ライトなどの低電流アプリケーションに適しています。- M12 以上は大型で、より高い電流定格を処理できるため、配電や頑丈な機器の接続に適しています。{6}}
